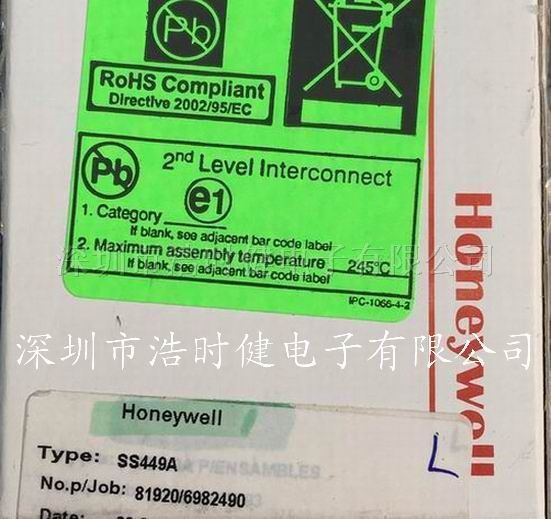

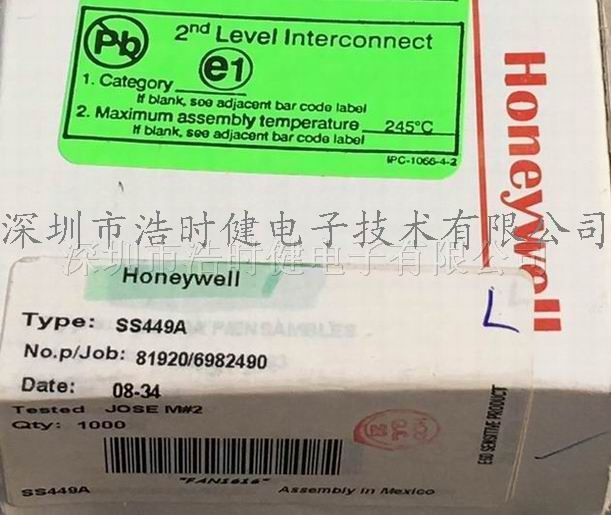

ss449a

型  号:
ss449a
发货地点:
广东省/深圳
产品类别:
其他传感器
更新时间:
2022/4/22 11:10:09

商品详情





ss400 系列中高斯双极霍尔效应数字式位置传感器集成电路, 扁平 to-92 型封装, 标准直引脚, 1000 个/袋

ss400 系列传感器集成电路是小型通用数字霍尔效应传感器,由永磁体或者电磁体提供的磁场进行操作,用于对交替的北磁极和南磁极做出响应或只对南磁极做出响应。有双极锁存磁体和单极磁体可供选择。带隙调节功能有助于确保 3.8 vdc 至 30 vdc 电源电压范围内的操作稳定。这些传感器能够实现连续的 20 ma 电流沉输出并可在最高达 50 ma 的电流下循环。其可在 3.8 v 电压下工作的能力可以用于许多潜在的低电压应用。数字式开路集电极电流沉输出可与各种电子电路轻松对接使用。为提供可靠的产品和保持品质一致,ss400 系列在 25°c [75°f] 和 125°c [257°f] 下均进行了测试。本系列中的所有目录产品均可在最高 150°c [302°f] 的温度下工作。

出于设计灵活性考虑,提供以下引脚和包装选项:

  • 直形引脚,14.99 mm [0.59 in] 长,以散装或卷带式成箱包装
  • 直形引脚,18.7 mm [0.735 in] 长,散装包装
  • 成型引脚,14.99 mm [0.59 in] 长,以散装或卷带式成箱包装

特性:

  • quad-hall 集成电路设计将机械应力造成的影响降至最低
  • 温度补偿磁体有助于在 -40°c 至 150°c 的温度范围内保持工作稳定
  • 含载带选项的小型标准 3 引脚塑料封装适用于自动化元件贴装,具备降低安装成本的潜力
  • 从 3.8 vdc 至 30 vdc 的大范围电源电压能力可提供高度的应用灵活性
  • 数字式开路集电极电流沉输出可与各种常用电子电路轻松对接使用

    应用:

    交通运输:

    • 速度与 rpm(每分钟转速)传感
    • 转速计、接收计数器
    • 电机和风扇控制
    • 电动玻璃窗升降器
    • 可折叠车顶位置

    工业:

    • 速度和 rpm 传感
    • 转速计、接收计数器
    • 流量感应
    • 直流无刷电机换向
    • 电机和风扇控制
    • 机器人控制

    医疗:

    • 电机装配件
    • 药物喷洒控制


    产品规格:



    产品类型温度补偿式数字霍尔效应传感器集成电路
    包装数量/类型1000 个/袋
    封装类型扁平 to-92 式,标准直引脚 14.99 mm [0.590 in] 长,间距 12.7 mm [0.050 in]
    电源电压3.8 vdc 至 30.0 vdc
    输出类型电流沉
    端子类型印刷电路板
    磁极类型双极
    工作温度-40°c 至 150°c [-40°f 至 302°f]
    储存温度–50°c 至 150°c [–58°f 至 302°f]
    输出电压最大 0.4 vdc
    开关上升时间(10% 至 90%)最大 1.5 µs
    开关下降时间(90% 至 10%)最大 1.5 µs
    操作点最大 14.0 mt [140 g],在 25°c 时
    释放点25°c 时,最小值 -14.0 mt [-140 g]
    货源全球
    电源电流10 ma
    输出电流(最大值)20 ma
    漏电流最大 10 µa
    差压25°c 时,最小值 2.0 mt [20 g]
    系列名称ss400
