csn 系列闭环电流传感器基于磁阻效应或霍尔效应，以及零点平衡或零磁通量方法（反馈系统）。传感器磁芯中的磁通量会一直控制在零点。用于平衡零磁通所需的电流量，等于通过导体的初级电流量乘以初级与次级线圈的匝数比率。该闭环电流传感器的输出，任何时候都等于初级电流除以次级线圈数。该电流可以表示为通过一个电阻的电压。

特性：

典型应用：

• 变速驱动

• 过电流保护

• 接地故障检测器

• 电路反馈控制系统

• 机器人

• ups 和电信电源

• 焊接电源

• 汽车 - 电池管理系统

• 功率计



  产品规格：

  产品类型	闭环线性
  感应电流类型	交流或直流
  感应电流范围	±600 a
  封装类型	封闭的
  输出类型	电流
  连续电流	±600 a
  工作电流	25°c 时，300 a rms
  电源电流	±10 ma   输出
  电源电压	±12.0 vdc 至 ±18.0 vdc
  偏置电流	< ±0.2 ma
  偏置电流漂移	< ±0.4 ma
  线圈电阻	31 ohm
  响应时间	< 0.5 µs
  线圈匝数	2000
  标称输出	150 ma
  工作温度	-40°c 至 85°c [-40°f 至 185°f]
  储存温度	-40°c 至 90°c [-40°f 至 194°f]
  测量电阻	最小 5 ohm，最大 82 ohm
  外壳材料	玻璃填充 pbt (ul94-v0)
  底座	面板
  引出线类型	molex（三路）
  精度	±0.5 %
  货源	全球
  备注	尺寸减小，300 带有外壳的传感器。
  unspsc 代码	41111928
  unspsc 商品	41111928 电流传感器
  系列名称	csn

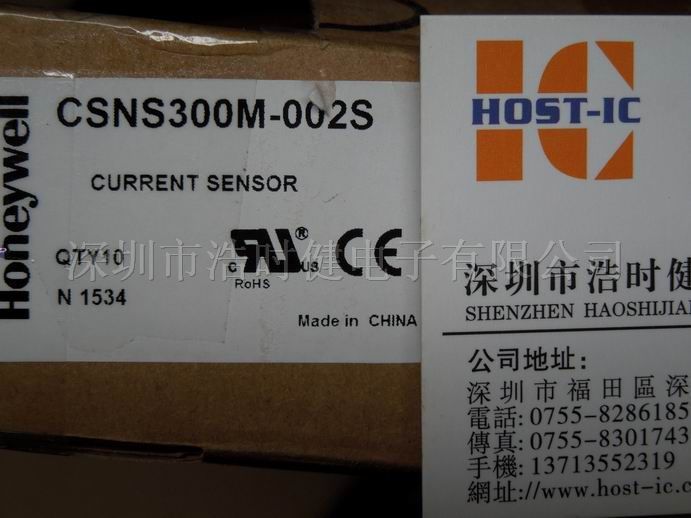

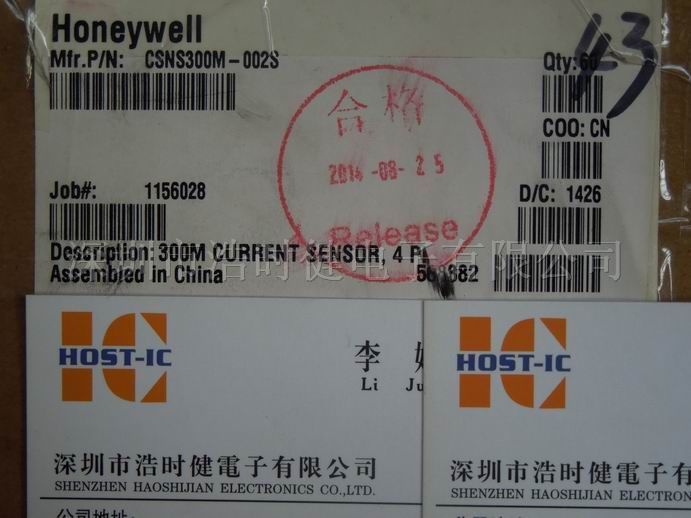

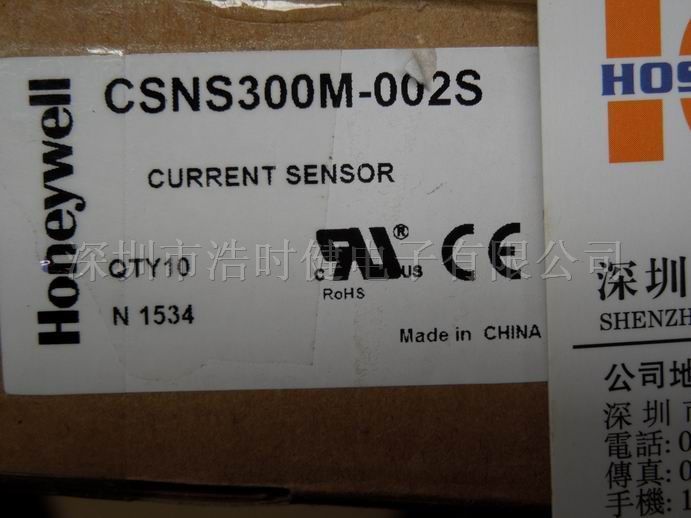

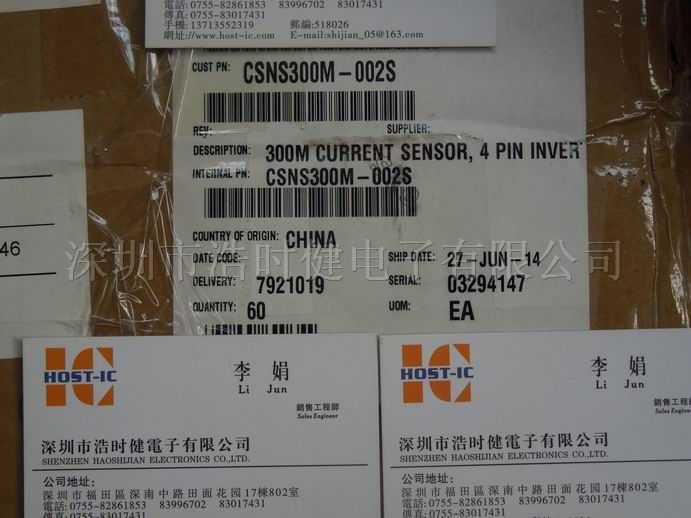

csns300m-002s：csn 系列闭环电流传感器, 测量交流, 直流或脉冲, 300 a 标称, ±600 a 范围, 2000 匝
