sl353lt
- 型 号:
- sl353lt
- 订货量:
- (只):>=100
- 发货地点:
- 广东省/深圳
- 产品类别:
- 其他ic
- 更新时间:
- 2022/4/22 11:05:45
商品详情
sl353 系列传感器集成电路 (ic) 是小型多功能数字霍尔效应传感器,由永磁铁或电磁铁所产生的磁场控制。这些灵敏元件设计用于满足各种应用的低功耗要求。sl353 系列可响应北极或南极,无需辨别磁极,因此安装更方便,并可减少系统成本。这些低功耗传感装置使用 bicmos(双极互补金属氧化半导体)技术和定时电路。定时电路仅在短时间内接电,其余时间断电(占空比),从而大大降低了平均电流消耗。这两种产品都可在低达 2.2 v 的电源电压下工作,有利于节能。推挽式输出无需上拉电阻,并可在极低的电流强度下工作,可帮助降低成本并最大程度减少总电流消耗。
sl353 系列有两种占空比配置,可满足各种应用需求:
- sl353ht:应用的高占空比(典型值 13%)需要高切换速度以及比标准霍尔效应传感器集成电路更低的电流(典型值 0.33 ma)
- sl353lt:极低占空比(典型值 0.013%),可延长电池在要求极低电流损耗(典型值 1.8 µa)而不需要高切换速度的应用中的使用寿命

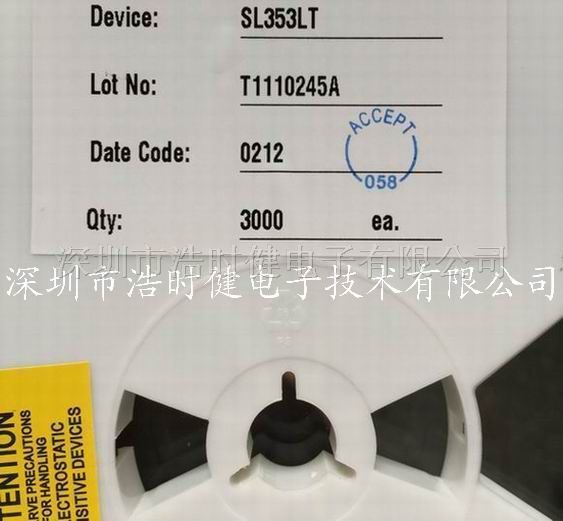

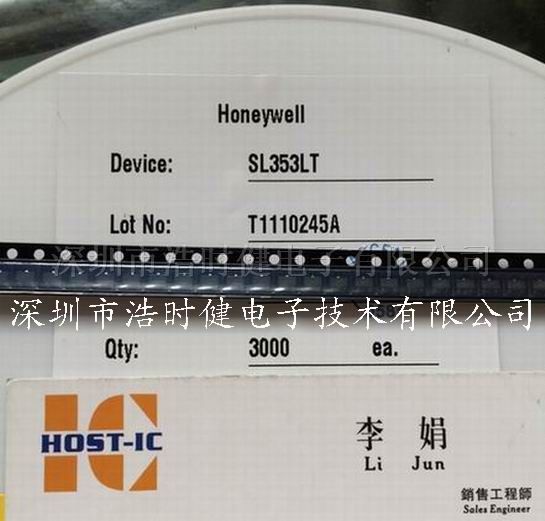

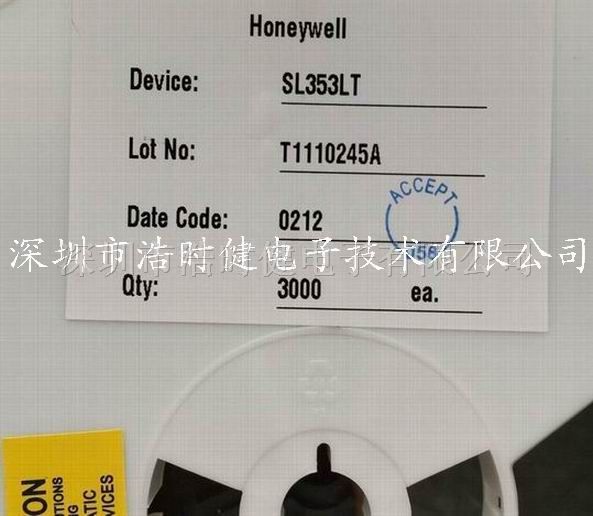

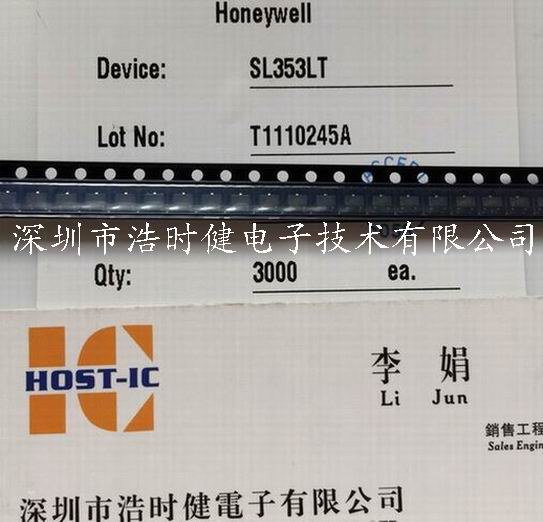

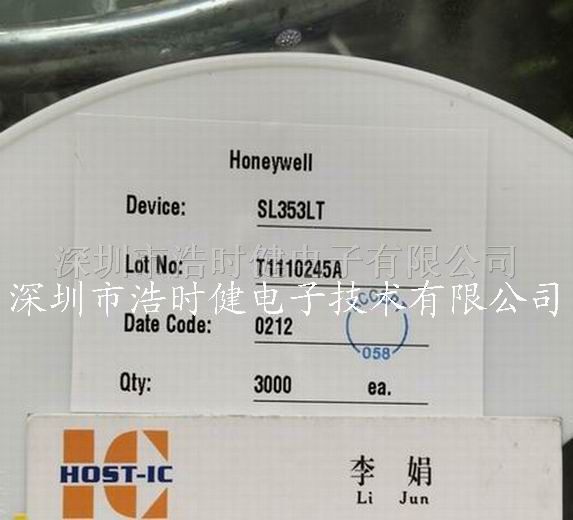

sl353 系列在 25°c [77°f] 时的典型工作点为 ±60 高斯。这些传感器使用小型 sot-23 表面贴装型封装,卷带和卷盘包装(每卷 3000 个),以用于自动化取放组件安装。
sl353lt产品附加值
对于需要在电池供电的移动应用中采用超低功率传感功能的设备制造商,霍尼韦尔的 sl353lt 全极霍尔效应传感器集成电路可以提供超低功耗(1.8 µa,2.8 vdc)的传感器集成电路,有助于将印刷电路板 (pcb) 空间、部件数量和整体应用成本降到最低。 与其它低功率霍尔效应传感器不同,sl353lt 以极低的噪声排放提供超低功耗的传感功能,能够将印刷电路板空间 (pcb) 以及整体应用成本降至最低,其采用无斩波稳定电路,超小型 sot-23 封装,全极传感,具备同类产品中最短的有源模式时间以及最低的平均电流。
特性:
- 节能:电源电压低至 2.2 vdc,与极低的平均电流(对于 sl353,典型值为 1.8 µa,这是同类产品中最低值)相结合,可降低功耗,提供更长的电池使用寿命,并有利于节能
- 推挽输出无需外部上拉电阻:简化与通用电路的接口,并减少印刷电路板 (pcb) 空间以及降低客户的成本
- 无斩波稳态设计:不使用斩波器的稳定作用,降低产品噪声。这意味着客户无需使用外部滤波电路,有助于减少印刷电路板 (pcb) 空间、零件数量和应用成本
- 多功能:具有高低占用比选项的全极功能适用于许多具有低功耗要求和/或电池供电场合的应用领域,运动控制、关盖检测、出现-消失检测、计量以及位移传感
- 稳定:热平衡集成电路能够在较大温度范围(从 -40° 到 85°c [-40° 到 185°f])内稳定工作
- 超小型尺寸:sot-23 的超小型封装尺寸节省了更多的印刷电路板空间,从而能够使用在更小的组装中
- 价格优势:通过使用 bicmos 技术,霍尼韦尔精简了集成电路的尺寸,在节省生产成本的同时依然满足客户需求;从而能为客户提供更低的价格。
- 有助于降低总体系统成本:由于它们可对北磁极或者南磁极工作,无需辨别磁性,因此更容易安装并降低系统成本
- 降低生产成本:sl353 系列以卷带式包装供货,从而可以进行自动化经济型的取放生产,有利于为客户降低生产成本
- 以载带和卷盘形式提供:使得自动化元件安装的紧凑型设计成为可能,有助于降低生产成本
- 合规:使用符合 rohs 标准的材料,满足 2002/95/ec 指令的要求
应用领域:
电池供电的移动设备,比如:
|
产品规格:
产品类型 | 霍尔效应数字式位置传感器集成电路 |
包装数量/类型 | 3000 组/袋载带和卷盘 |
封装类型 | sot-23 |
电源电压 | 2.2 vdc 至 5.5 vdc |
输出类型 | 数字式 |
端子类型 | 表面安装 |
磁极类型 | 全极 |
工作温度 | -40°c 至 85°c [-40°f 至 185°f] |
储存温度 | -40°c 至 150°c [-40°f 至 302°f] |
货源 | 全球 |
系列名称 | sl353 |
单位封装 - 净重 | 0.999 g |
单位封装 - 高度 | 1.45 mm |
单位封装 - 宽度 | 2.9 mm |
单位封装 - 长度 | 2.8 mm |
静电敏感 | 有 |
符合 rohs 的规定 | 符合 |
潮湿敏感度 (msl) 在正常工厂环境中 | msl 1 |
产品线 | 磁性传感器 |
hts 代码 | 8542390000 |
upc 代码 | 78454929756 |
原产国 | 中国 |
出口控制类 (eccn) | ear99 |
符合 weee 的规定 | 4 |
