概述

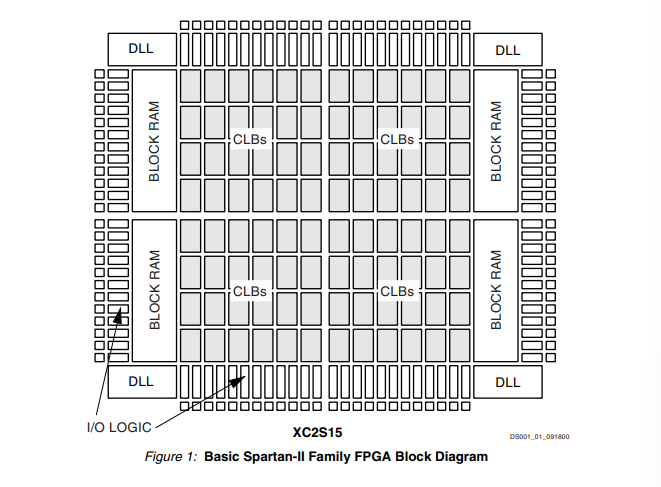

斯巴达ii家族的fpga具有规则、灵活、，

可配置逻辑块的可编程体系结构

（clb），周围是可编程的

输入/输出块（iob）。有四个延迟锁定

循环（dll），在模具的每个角落都有一个。两列

块ram的位于模具的相对两侧，在

clb和iob列。这些功能元素是

通过强大的通用路由层次结构互连

通道（见图1）。

spartan ii fpga通过加载配置进行定制

数据转换为内部静态存储单元。无限的

用这种方法重新编程周期是可能的。

这些单元格中存储的值决定逻辑函数和

在fpga中实现的互连。配置

数据可以从外部串行prom（主程序

串行模式），或以从串行写入fpga，从

并行或边界扫描模式。

spartan ii fpga通常用于大容量

快速可编程的多功能性应用

凯发k8官网登录vip的解决方案增加了好处。斯巴达ii fpga是理想的

缩短产品开发周期，同时提供

高性价比的高批量生产凯发k8官网登录vip的解决方案。

斯巴达ii fpga实现高性能、低成本

通过先进的体系结构和

半导体技术。spartan ii设备提供

系统时钟速率高达200 mhz。除了

大容量可编程逻辑的传统优势

spartan ii fpga还提供片上同步

单端口和双端口ram（块和分布式形式），

dll时钟驱动器，可编程设置和重置所有

触发器、快速进位逻辑和许多其他功能
