ov680 ov00680 omnivision主控芯片图像传感器
- 标 题:
- ov680 ov00680 omnivision主控芯片图像传感器
- 订货量:
- (个):>=5
- 发货地点:
- 广东省/深圳市/龙岗区
- 产品类别:
- 其他ic
- 更新时间:
- 2023/10/20 10:50:51
商品详情

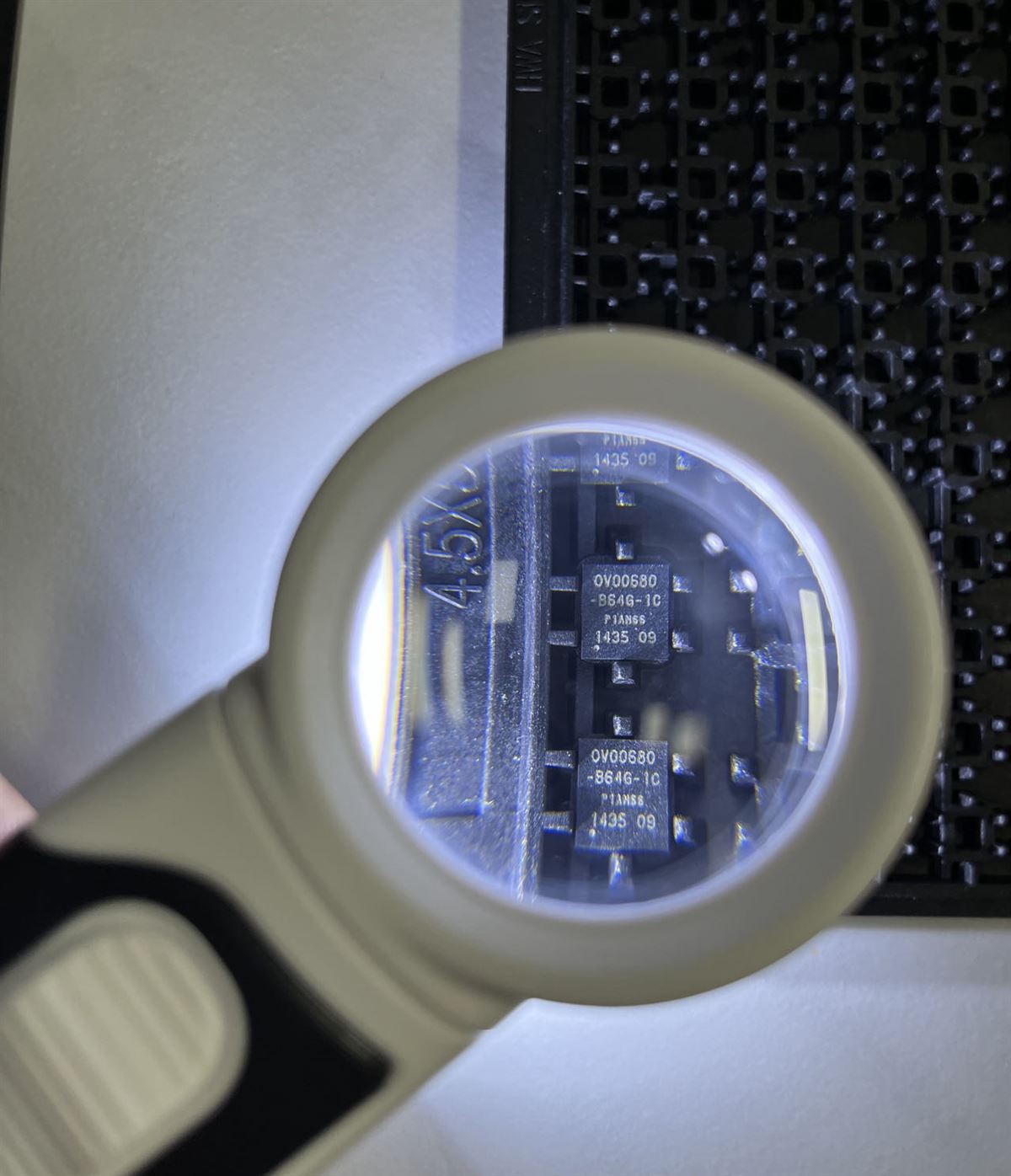

omnivision 的 ov680 配套芯片是一种多传感器桥接凯发k8官网登录vip的解决方案,可将来自四个传感器的图像组合成一个数据流。ov680 非常适合高清 (hd) 多摄像头应用,具有四个用于四个视频输入的单通道 mipi 接收器或两个用于两个视频输入的 2 通道 mipi 接收器、一个用于视频输出的 2 通道 mipi 发射器,以及一个内置-in 8 位微控制器。
ov680 具有集成图像信号处理器 (isp),允许它同时处理一个、两个或四个视频流。配套芯片可以每秒 60 帧 (fps) 的速度输出 2x 720p 视频,或以 120 fps 的速度输出 4x vga 视频
接口:
– 四个用于视频输入的单通道 mipi 接收器
– 可以组合成两个 2 通道视频输入
– 一个通道双通道 mipi 发送器用于视频输出
– 高达 400 khz sccb,具有 13 mhz ~ 26 mhz 输入时钟
– 三个通用目的 io (gpio)
– 一个开漏输出 cmd_rdy
片上 pll:
– 系统 pll – 输入时钟频率范围为 13 mhz 至 26 mhz
– mipi 速度 – 原始系统时钟的 5 倍或 10 倍,yuv 系统时钟的 4 倍或 8 倍
图像信号处理器 (isp)
– aec/agc/awb
– 两个 isp,每个输入视频流一个
– 最大分辨率:1280 x 800
– 最大帧速率:720p 时 60 fps,vga 时 120 fps,qvga 时 240 fps
– 缺陷像素校正 (dpc)
– 镜头阴影校正 (lenc)
sccb:
– 一个 sccb 主机控制传感器
– 一个 sccb 从机从主机控制器接收命令
– 7 位 sccb 从机设备 id 固定为 0x35(0x6a 用于写入,0x6b 用于读取)
– 支持 sccb 时钟 100 khz 和 400千赫
数据格式:
– 输入:原始
– 输出:原始 8/10 位,yuv422
微控制器:
– 以系统时钟运行的 8 位微控制器
– 16 kb 程序存储器
电源:
– dovdd 为 1.8v,mipi 和 pll 模拟为 2.8v
– 内部稳压器从 dovdd 为数字核心电路生成 1.2v dvdd
– 硬件待机模式:通过将 pwdn 拉高启动,整个系统停止并且输入时钟被门控
–软件待机模式:由寄存器启动,整个系统除sccb从块停止
