ad9213-10gebz评估板
- 型 号：
- ad9213-10gebz评估板
- 订货量：
- (个)：>=1
- 发货地点：
- 广东省/深圳
- 产品类别：
- 其他电路板
- 更新时间：
- 2020/6/15 12:16:12
商品详情

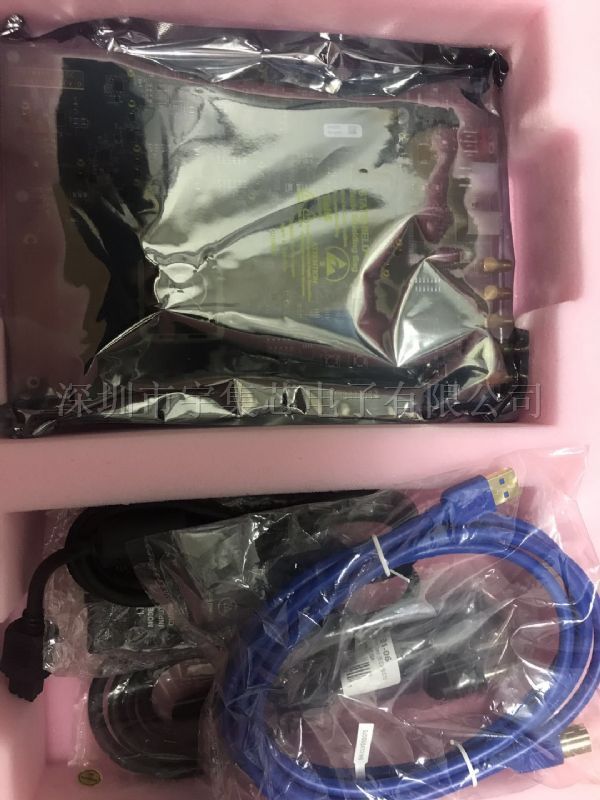

ad9213-10gebz评估板 全新进口原装正品 尽在-宇集芯电子
特点
ad9213 器件系列的全功能评估板。
宽带巴伦驱动输入。
无需外部电源。采用ads8-v1ebz fpga数据捕获卡上fmc 连接器的12v-1a和3.3v-3a电源供电。
通过ace实现器件控制和分析的单软件接口。
产品详细
ad9213-10gebz和ad9213-6gebz支持ad9213的10gsps和6gsps模型。ad9213是一款单通道12位、10.25 gsps rf模数转换器(adc)，具有6.5 ghz输入带宽。经优化支持高动态范围频率和需要宽瞬时带宽和低误码率(cer)的时域应用。ad9213具有16通道jesd204b接口，以支持其最大带宽能力。
本初始评估设计提供在各种模式和配置下运行该adc所需的全部支持电路。它设计为可直接与基于ads8-v1ebz fpga的数据捕获卡进行接口，允许用户下载捕获的数据进行分析。可使用ace软件包进行器件控制和后续数据分析。
高瞬时动态范围
nsd
-155 dbfs/hz（10 gsps时，-9 dbfs），170 mhz输入
-153 dbfs/hz（10 gsps时，-1 dbfs），170 mhz输入
sfdr：70 dbfs（10 gsps时，-1 dbfs），1000 mhz输入
sfdr，h2和h3除外（最差其它杂散）：89 dbfs（10 gsps时，-1 dbfs），1000 mhz输入
低功耗：在10 gsps时，典型值<4.6 w
集成输入缓冲器（6.5 ghz输入带宽）
1.4 v p-p满量程模拟输入(rin = 50 ω)
过压保护
6通道jesd204b输出（最高16 gbps的线路速率）
多芯片同步功能，具有1采样精度
提供ddc nco同步功能
集成ddc
可选抽取系数
16种profile设置，支持快速跳频
支持高效agc的快速超量程检测
片内温度传感器
片内负电压发生器
低cer：<1 × 10−16
12 mm × 12 mm、192引脚bga-ed封装
